热阀针式浇口

美国印第安纳州的热阀针式浇口 ( Thermal Valve Gating)技术采用双加热片模式, 设有一个热流道模板加热片和一个位于浇口中央的尖端加热片, 可随注塑循环过程依次通电加热或断开, 即在每次注射动作之前熔融浇口处的物料,而在保压和冷却阶段则冷凝浇口部分。采用TVG 系统进行加工,部件上不会产生放射性条纹、冷凝料块; 或者在浇口部位出现冷固凝结现象。并且，与其他机械型阀针式浇口不同，TVG系统可免维护，这是由于系统上没有移动式零件的缘故[5]。

1.2 TGK喷咀热流道

ＴＧＫ喷嘴热流道的基本结构是在壁筒和中心部位设置一个鱼雷式分流梭，壁筒和中心部位之间作为树脂的流道。鱼雷梭前端呈针状，起防止热流道树脂硬化和控制残余浇口的功能。作为加热源，鱼雷梭由端头内加热，本体为外加热[6]。目前该项技术在日本已得到应用。图3为TGK喷嘴在一模多浇口时与流道板组合的形式。

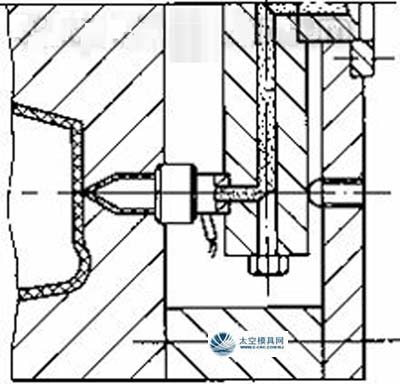

图3 TGK喷嘴在一模多浇口时与流道板组合的形式
