热流道针阀式浇口系统

针阀式浇口热流道系统具有能避免流涎、浇口开口尺寸大、磨损小和浇口痕迹小的优点，特别适用于需要高注射压力及高粘度材料的场合。近年来，其在手机外壳、汽车内外饰件、光盘、聚酯瓶坯、大型家电的成型方面的应用不断扩大。
针阀的启闭可以通过液压、气压、机械驱动机构或弹簧来完成。

1）液压驱动阀式浇口可以准确地控制补料时间，可以在高温高压下提早快速封闭浇口，降低塑件的内应力，增加尺寸稳定性[1]；

2）气压驱动更安全，不会因泄漏而发生污染等安全问题[2]；

3）图1为最新的日本菲沙株式会社弹簧针阀式喷嘴图，它利用注射压力和弹簧的弹力来实现喷嘴口的自动开关，其动作的可靠性建立在针阀与分流梭的高精度配合基础之上。据介绍该结构不仅具有高精度、高可靠性的优点，而且装卸、安装和维护都很方便。另外，这种喷嘴的高度尺寸相对较小，能降低模具的制造成本[3]；

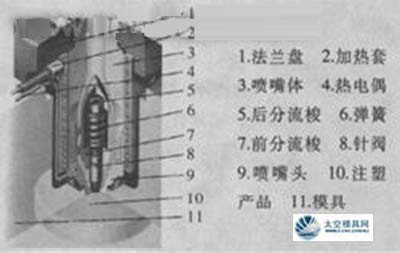

图1 日本菲沙株式会社弹簧针阀式喷嘴图

4）针尖热流道控制技术是由美国Kona 热流道装置制造公司研发出的注塑控制技术。其原理是根据模腔压力变化, 改变热流道系统中阀的位置, 达到控制的目的。图2为控制原理示意图。

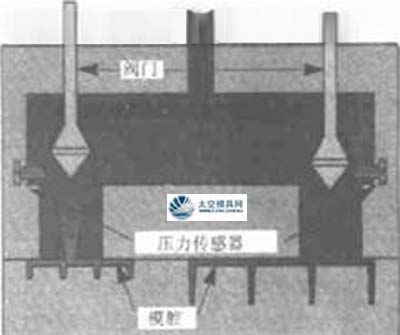

图2 针尖热流道控制原理示意图

公司研究开发副总裁MarkMoss 称，“该系统实际上是实现了动态供料的设想。这样, 在任何可想象出的场合中, 都可改进制件的质量”[4]；
