热管式热流道模具

热管技术来自航天技术。原理如图5所示。液体工作介质在加热区域受电加热器加热而蒸发，并把热量以蒸汽的形式扩散到冷端，蒸汽冷凝而放出热量 ，其导热能力可达到铜的1000倍以上 。

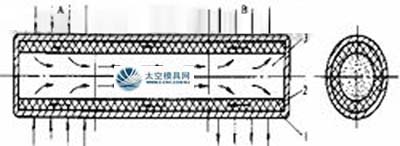

图5 热管导热机理
1－管壳 2－毛细吸液芯 3－蒸汽腔

美国KONA 公司将热管技术应用于热流道系统,开发了三代热喷嘴系统,获得显著的加工维修效益。图6为该公司近期推出的使用热管传热的热喷嘴。Dynisco 公司并入热管的热喷嘴尖设计得更尖锐,可更好地控制浇口区域的温度。

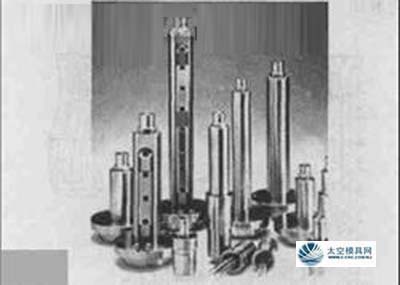

图6KONA 公司的热管传热式热喷嘴

菲沙株式会社弹簧针阀式喷嘴图，它是的自动开关，其动作的可靠性是2001 年Watlow 公司推出一系列低剖面喷嘴和集流管加热器, 称为“厚膜喷嘴加热器”[10、11 ] 。据介绍，与热管类似,它含有一种低热量物质,一层类似玻璃的绝缘层,一个可调节的平板电阻加热器。比传统圈式或管式加热器加热更快,使用温度高达500 ℃,能均匀加热分流板或沿喷嘴长度方向加热,容易与任何形状的热流道配合,提高了热流道系统的精确控制、模具温度的均匀性和模具设计的灵活性。
