博克热流道系统是安装于模具中用于熔体分配的温度可控的系统(230V),通常用于塑料制造行业的生产优化。

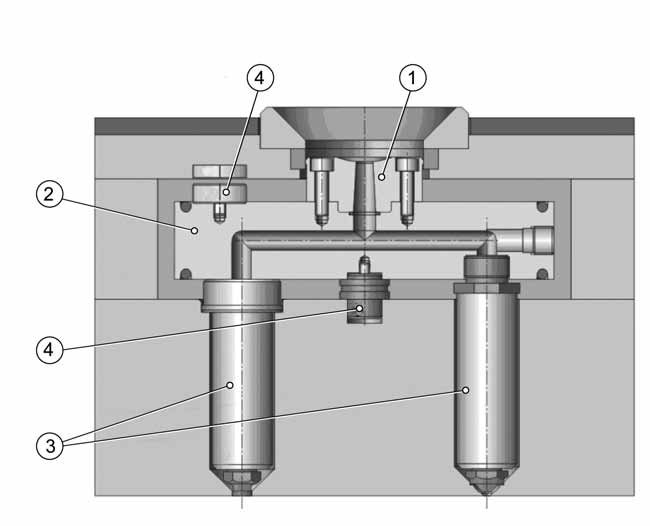

热流道系统通常包括:
(1) 浇口套
(2) 分流板
(3) 喷嘴
(4) 系统的支撑部件
注意
根据类型和应用,这些熔融流量控制,连接,热半模和温度控制的基本零件可以随时补充。
喷嘴类型
圣万提热流道有3种类型的喷嘴,两种不同加热方式。
●● 单点喷嘴
●● 支撑环/滑动式喷嘴
●● 螺纹的/螺纹式喷嘴
API加热
API喷嘴是通过与几个不同功率的加热区从外部加热。这些加热区沿流道多点分布,为特定区域提供最佳的能量分布和温度控制。
APT加热
APT喷嘴是采用单一区域从外部加热。热导管沿流道平行分布;通过高效率的能源转换和各自的热源分布,确保温度沿流道分布均匀。根据具体应用,通常与一个带状加热器组合使用。
热导管作用
热导管由带毛细管结构(b)的真空管组成(a)。由于毛细管压力作用,加热管的内部热转换通过蒸发,蒸汽膨胀,蒸汽冷凝和冷凝回流的形成的循环确保热量的转移。
c) 通过蒸发吸收热量
d) 蒸汽向低压方向膨胀
e) 通过冷凝传热
浇口套/单点喷嘴
单喷嘴是浇口套直接安装在喷嘴头部的热流道喷嘴。这些喷嘴因此也称为加热型浇口衬套或热浇道衬套。
支撑环/滑动式喷嘴
支撑环/滑动式喷嘴是喷嘴安装在分流板底部,喷嘴头部顶面与分流板底面依靠压力贴合的一种喷嘴。
这种连接结构在加热状态下,膨胀的分流板能在喷嘴头部顶面滑动。
螺纹的/螺纹式喷嘴
螺纹的/螺纹式喷嘴是用螺纹固定在分流板上的喷嘴。
